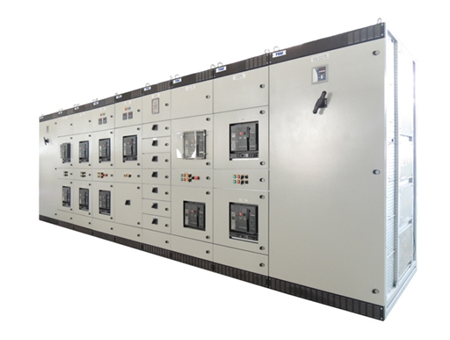

Tủ điện phân phối tổng (MSB)

☆☆☆☆☆ ( 0 đánh giá ) 2561 lượt xem

Nhà cung ứng: Công ty TNHH Thương mại Kỹ thuật điện Thái Dương

Chọn sản phẩm

THÔNG TIN CHUNG

Tủ điện phân phối MSB (Main Distribution Switchboard) là loại tủ điện được lắp đặt ngay sau các trạm hạ thế (từ 15kV xuống 380VAC), chức năng chính của tủ MSB là đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải. Dòng điện định mức có thể đến 6300A. Tủ được thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế với chức năng riêng biệt như: ngăn chứa ACB/MCCB tổng, ngăn chứa các MCCB/MCB ngõ ra tải, ngăn chứa tụ bù, ngăn chứa khối chuyển nguồn ATS, giám sát từ xa thông qua GPRS…. Tủ MSB được thiết kế và lắp ráp theo tiêu chuẩn IEC60439-1.

Ứng dụng

Tủ điện phân phối tổng được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện. Tủ điện này được lắp đặt tại phòng kỹ thuật điện tổng của các công trình công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay… Nó được đăt sau các trạm hạ thế và trước các tủ điện phân phối (DB).

THÔNG SỐ KỸ THUẬT

Điện áp định mức đầu vào: 380/400 VAC, 3 pha
Điện áp định mức đầu ra: 1 pha 220VAC, 3 pha 380VAC
Dòng định mức: 100 ÷ 6300A (Theo nhu cầu thực tế thiết bị)
Dòng cắt: 18 ÷ 100kA
Tần số: 50/60Hz
Mật độ dòng điện: 1.5A ÷ 3A/mm vuông
Cấp bảo vệ: Cấp bảo vệ IP
Tiêu chuẩn lắp ráp: IEC 60439-1
Bù góc phi: có
Chuyển mạch Auto / Manual (ATS): có
Giám sát trạng thái từ xa qua GPRS: có
Cài đặt nhiệt độ và hiển thị nhiệt độ làm việc bên trong tủ điện: có
Tự động điều chỉnh độ ẩm không khí trong tủ điện: không
Tự động tắt mở đèn khi đóng và mở cửa tủ điện: có
Bộ cắt lọc sét: có
Bảo vệ mất pha: có
Đồng hồ Volt: có
Đồng hồ Ampe: có
Kích thước tủ (H x W x D): Theo thiết kế
Số lớp cánh: 2
Bề mặt: Sơn tĩnh điện, mặt kính, chân đế
Vật liệu: Thép dầy 1.5 ÷ 2mm
Lắp đặt: Đặt sàn

ƯU ĐIỂM CN/TB

Tủ được thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế với chức năng riêng biệt như: ngăn chứa ACB/MCCB tổng, ngăn chứa các MCCB/MCB ngõ ra tải, ngăn chứa tụ bù, ngăn chứa khối chuyển nguồn ATS, giám sát từ xa thông qua GPRS, ...

Tủ MSB được thiết kế và lắp ráp theo tiêu chuẩn IEC60439-1.

KHÁCH HÀNG-PHƯƠNG THỨC CHUYỂN GIAO

Các dự án:

- Nhà máy xi măng Hà Tiên 2 - tỉnh Kiên Giang

- Tòa nhà cao ốc Athena

- Khu dân cư Tăng Nhơn Phú B - Q.9

- Bệnh việ Đa khoa NinhThuận

- Chung cư Phú Đạt - Q. Bình Thạnh

- Khu dân cư Tam Phước - Biên Hòa, tỉnh Đồng Nai

- Khu dân cư Daikao/Japan - CNC Q.9

- Tòa nhà Pijico - Q.3

- Hoa Sen Đại Phước - Nhơn Trạch, tỉnh Đồng Nai
